SK30SR-6 + ホースプロテクタBC

SK30SR-6　ホースプロテクタBC



ポイント！

ホースクランプ部はプロテクタをカットして装着する



ポイント！

油圧ホース部だけではなく、クランプやつきあたりまで

ホースプロテクタを装着すれば

ホースプロテクタのズレ防止になります。

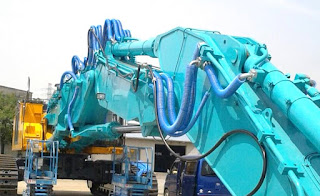

SK1000DLC-9 セパレートブーム+ホースプロテクタBC

迫力満点　SK1000DLC-9型　セパレートブーム（ツーピースブーム）
回転N&B仕様（回転アタッチメント）

ホースプロテクタのズレない装着方法

バケットシリンダーホースなどへ装着したホースプロテクタが

アームを動かしているとズレてくるとのお声を頂戴いたします。

ここではズレにくいホースプロテクタの装着方法をご紹介いたします。



油圧ホースの口金具がネジ式口金具でストレートの場合は、

油圧鉄配管のクランプ部までプロテクタを装着します



※画像：PC78　バケットシリンダーホース

左画像の赤線部分にプロテクタがズレるので

右画像の紫線部分のクランプまでプロテクタを

装着すればズレなくなります。



※画像：PC78　アームシリンダーホース

左画像の赤線部分にプロテクタがズレるので

右画像の紫線部分のクランプまでプロテクタを

装着すればズレなくなります。



油圧ホースの口金具がネジ式口金具でストレートの場合で、

その先の油圧鉄配管が曲がっている場合は

鉄配管の曲がっているところまで装着します。

（右側ホース）

また、口金具がフランジ式口金具で

90度に曲がっている場合は、

90度に曲がっている部分まで装着します。

（左側ホース）

※画像：CAT320　アームシリンダーホース

右側ホース・左側ホースともに、

右画像の紫線部分のクランプまでプロテクタを

装着すればズレなくなります。





油圧ホースの長さ＝ホースプロテクタの長さ　ではなく

ホースプロテクタがそれ以上動かない箇所まで

装着すればズレ防止になります。
